噪声治理方案

噪声源的识别方法——相干分析法的应用与偏相十分析法的应用

文章作者:超级管理员 来源:本站 发布时间:2024-07-17 10:51:12 浏览次数:498
[导读]:相于分析法的应用式压缩机噪声源识别为例,对某频率fs仅通过测点的时域信号或频率信号不能判断其来源,在对该测点的噪声信号和振动信号进行相干分析时发现,它们在频率fs处具有很强的相关性,如图 1所示,相干性达到88%。此时,结合压缩机内部结构分析,就可找到压缩机频率为fs的噪声源的位置。图1振动和噪声的相干分析偏相

相于分析法的应用

式压缩机噪声源识别为例,对某频率fs仅通过测点的时域信号或频率信号不能判断其来源,

在对该测点的噪声信号和振动信号进行相干分析时发现,它们在频率fs处具有很强的相关性,

如图 1所示,相干性达到88%。此时,结合压缩机内部结构分析,就可找到压缩机频率为fs的噪声源的位置。


图1振动和噪声的相干分析

偏相十分析法的应用

运用偏相干诊断理论和近场测点的测定方法,其分布声源诊断的步骤如下。

测量各分布声源表面的声压级,画出其等声压级曲线,或者在分布声源近场表面移动传声器,直接寻找分布声源主要声辐射特征点。

测量各分布声源特征点的近场噪声信号及评价点的噪声信号。

求出各噪声源信号的自谱、互谱、各噪声源之间以及噪声源与评价点噪声的常相干函数。

利用偏相干函数消除声源之间的相

互干扰,得到分布声源的偏相干分析结果,从而识别出主要噪声源。

某窗式空调器室内评价点噪声主要是通过室内侧离心风机进气口和出气口传递而来,

各评价点位置按照国家标准GB/T 7725—2004《房间空气调节器》确定,室内评价点的噪声自谱密度函数如图2所示。

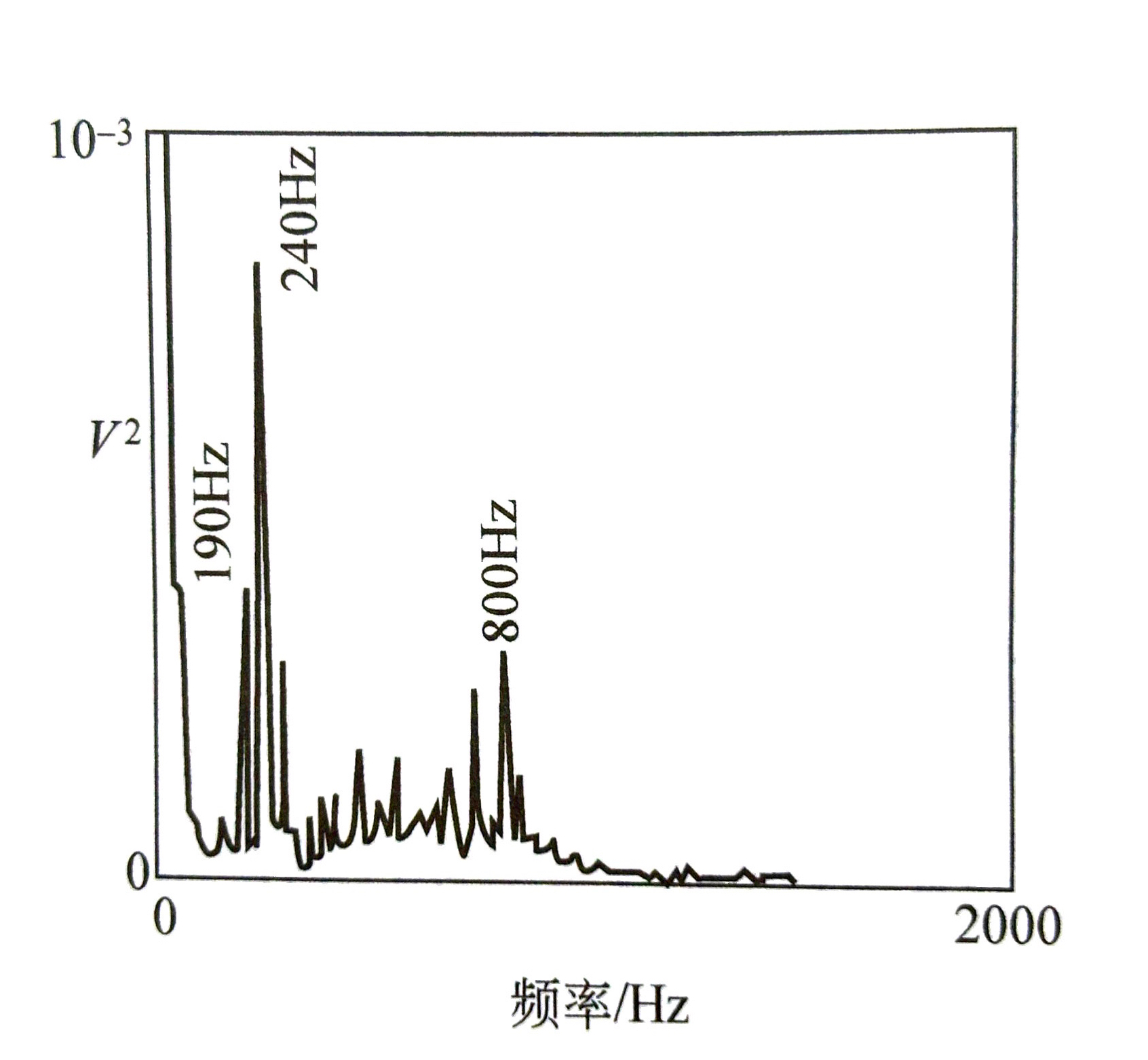

图2空调器室内评价点噪声自谱密度函数


从图2中可知,室内评价点的噪声能量主要分布80~1000Hz范围内,且190Hz240Hz800Hz等离散频率噪声也非常显著,

为了确定空调器室内评价点噪声的主要传递通道,运用偏相干分析方法,得到空调器室内侧离心风机进、出口通道噪声与室内

评价点噪声的偏相干函数及其输出谱如图3、图4所示。


图3空调器离心风机进风口噪声与评价点噪声的偏相干函数与偏相干输出谱

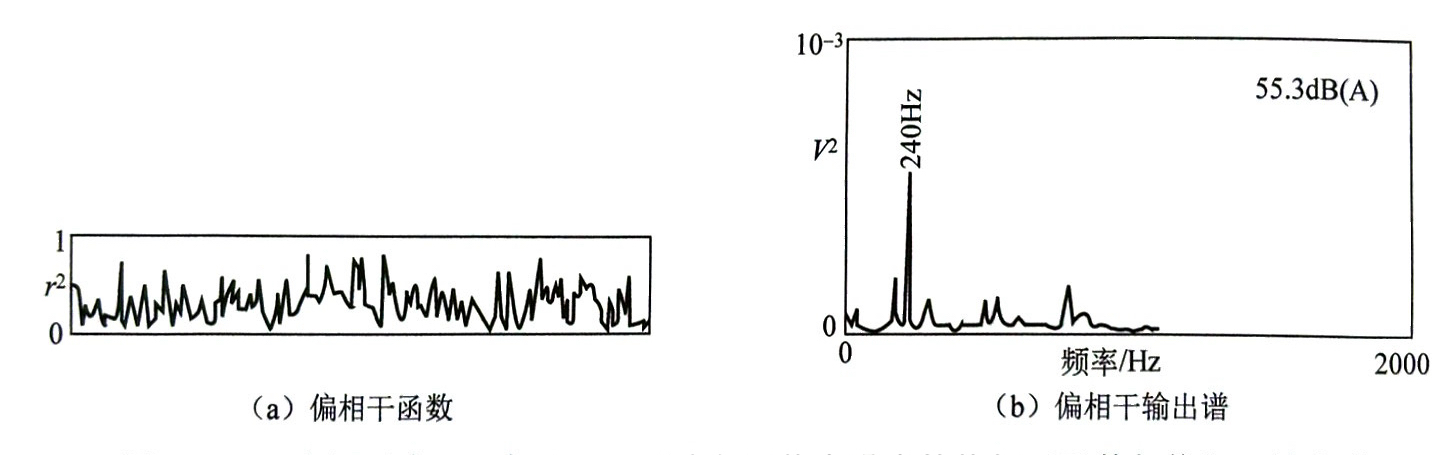

图4空调器离心风机出风口噪声与评价点噪声的偏相干函数与偏相干输出谱


从图3和图4的分析可得室内评价点噪声传递途径如下。

从总声能来看,大约有60%的噪声能量来自离心风机进风口,另外40%的噪声能量从离心风机出风口传递而来。

离心风机进出口均传出801000Hz宽带噪声, 但由偏相干函数与偏相干输出谱可知,进风口于评价点噪声信号的

相干函数在该频率范围内高于出风口与评价点的相干函数,因而从进风口传递的宽带噪声高于出风口。

③ 190Hz的离散频率噪声主要来自离心风机进风口,240Hz的噪声主要来自离心风机出风口

800Hz的离散频率噪声从进、出风口有传出,但从进风口传出的声能高于出风口传出的声能。


  以上就是青诚静禾为大家介绍的噪声源的识别方法——相干分析法的应用与偏相十分析法的应用的全部内容,希望能为大家提供一份有价值的参考。如果您想了解更多的相关资讯,请持续关注沈阳青诚静禾环保噪音治理网站。
