涡流噪声

文章作者:超级管理员 来源:本站 发布时间:2024-09-26 11:11:04 浏览次数:118
[导读]:气流流经障碍物时,由于空气分子黏滞摩擦力的影响,具有一定速度的气流与障碍物背后相对静止的气体相互作用,就在障碍物下游区形成带有涡旋的气流。这些涡旋不断形成又不断脱落,每个涡旋中心的压强低于周围介质压强,每当一个涡施脱落时,湍动气流中就出现一次压强跳变,这些跳变的压强通过四周介质向外传播,并作用于障碍

气流流经障碍物时,由于空气分子黏滞摩擦力的影响,具有一定速度的气流与障碍物背后相对静止的

气体相互作用,就在障碍物下游区形成带有涡旋的气流。

这些涡旋不断形成又不断脱落,每个涡旋中心的压强低于周围介质压强,每当一个涡施脱落时,湍动气

流中就出现一次压强跳变,这些跳变的压强通过四周介质向外传播,并作用于障碍物。当湍动气流中的

压强脉动含有可听声频率成分,且强度足够大时,则辐射出噪声,称为涡流噪声或湍流噪声。

电线被大风吹而产生的哨声,狂风吹过树林的呼啸声,均是生活中常见的涡流发声现象。当物体以较高

的速度在气体中通过时也能产生涡流噪声,如在空中挥动藤条或竹竿就能发出与风吹电线一样的哨声。

总之,气体与物体以较高的速度相对运动就能产生涡流噪声。

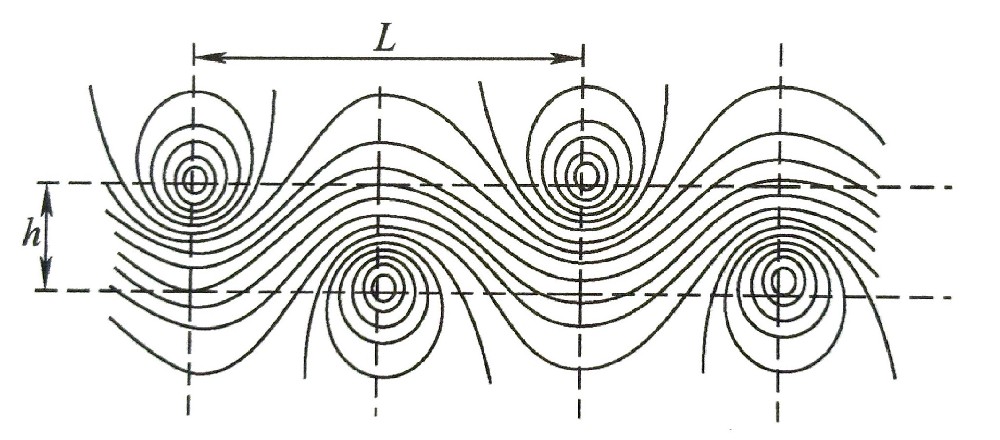

图1涡旋离开圆柱体的轨迹


下面对涡旋的产生机理和涡流噪声的特性进行简单的分析。可选择一个形状简单、表面规则光滑的圆柱体,

研究气流流过这个圆柱体时的流动状态。将圆柱体置于速度恒定的气流中,其轴线与气流方向垂直。气流

流经圆柱体时沿圆柱体表面分流,并在圆柱背后两侧交替出现旋转方向相反的涡旋。涡旋以比气流速度低

的速度离开圆柱体,形成两条涡旋列,如图1所示的涡旋轨迹。这种涡旋轨迹称为“卡门涡街”。只有

雷诺数较低时,才能形成规则的涡列。若两列涡旋相距为h,每侧的两个相邻涡旋相距为L,则卡门涡街满足

以下关系,如式(1)所示:


式1


实际上,可听到的涡流噪声一般都是高速气流通过形状不规则的物体时形成的。所以,涡旋的形成、脱落以

及排列全是无规的和不稳定的,频率成分往往呈无规宽带特性。但是,对于几何形状简单的物体来说,涡旋

从形成、发展到脱落,大体有一定的周期性。因此,尽管涡流噪声是一系列脉冲压强的作用结果,应具有宽

带噪声特性,但同时也具有较突出的频率成分,其峰值频率可用式(2-1-12)计算,只是d由喷口直径改为物体特征尺寸。

每当一个涡旋脱落时就产生一个作用于障碍物的脉动力,作用方向与气流流动方向一致,在连续脉动力作用下的障碍

物产生类似振动球那样的运动,所以这种涡流噪声源属于偶极声源。涡流噪声的声功率与气流速度的六次方成正比。

气流管道中的障碍物及管道中的支撑物、导流片、扩散器等由于涡流会产生噪声,阀门会导致涡流的产生,从而激发

涡流噪声。这种涡流噪声常常因为与障碍物的固有频率相吻合而产生放大噪声的现象。

设气流管道中的障碍物垂直于气流运动方向的截面尺寸远小于管道的截面尺寸,可以认为流经障碍物的气流速度比管

道中气流的平均流速不会高很多,噪声主要是气流与物体相互作用的结果。涡流的产生和脱落,产生作用于障碍物的

脉动力,障碍物振动激发的噪声沿管道传播出去。

涡流噪声的声功率W可用式(2)近似估算:


式2

式中 k—经验常数,由实验得出圆形管道的常数k=2.5×10-4

p——气体密度,kg/m3

c—声速,m/s

D——管道直径,m

p——障碍物前后的气体压力差,N/m2

为降低噪声,应减小气流管道中障碍物的阻力,如把管道中的导流片、支撑物等改进成流线型,表面尽可能光滑,

也可调节气阀或节流板等,并采用多级串联降压方法,以减小噪声功率。

  以上就是青诚静禾为大家介绍的涡流噪声的全部内容,希望能为大家提供一份有价值的参考。如果您想了解更多的相关资讯,请持续关注沈阳青诚静禾环保噪音治理网站。
