消声器的分类(三)

文章作者:超级管理员 来源:本站 发布时间:2024-06-29 08:30:53 浏览次数:80
[导读]:管式消声器管式消声器是阻性消声器中结构形式最简单的一种,在气流管道内壁加衬一定厚度的吸声材料层即构成阻性消声器。

下面介绍常用的几种阻性消声器

管式消声器

管式消声器是阻性消声器中结构形式最简单的一种,在气流管道内壁加衬一定厚度的吸声材料层即构成阻性消声器。

管式消声器可以是圆管、方管及矩形管,如图1所示。



图1管式消音器的剖面图(长度方向)


管式消声器一般仅适用于风量很小、尺寸较小的管道,对大尺寸管道,其消声性能将显著降低,

必须设计采用其他形式的阻性消声器。图2(表)1为长度为1.0m、内衬5cm厚聚氨酯声学泡沫吸声层的不同

规格管式消声器的倍频带消声量。图3为不同规格管式消声器的消声特性。

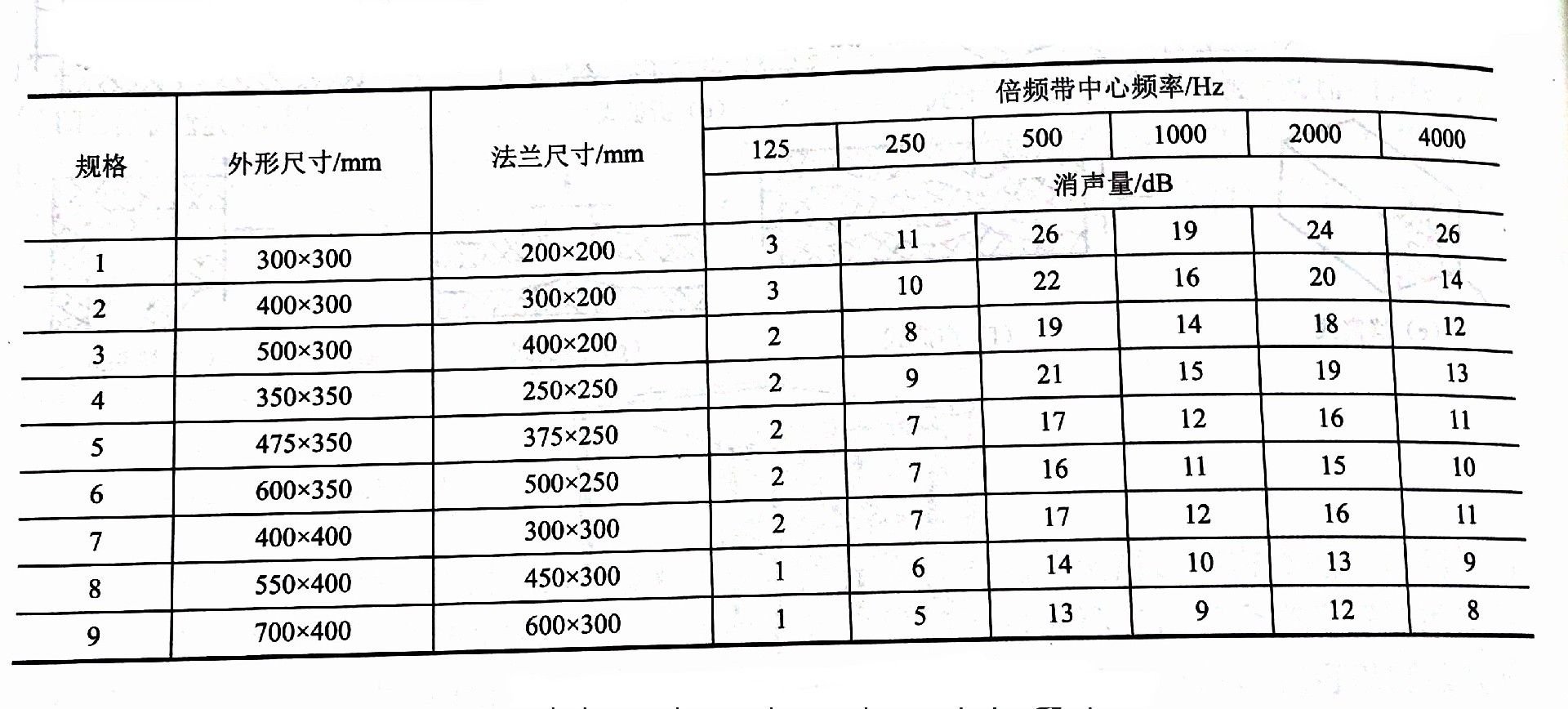

图2(表)长度为1m、内衬5cm厚的聚氨酯声学泡沫吸声层的不同规格管式消声器的陪频带消声量

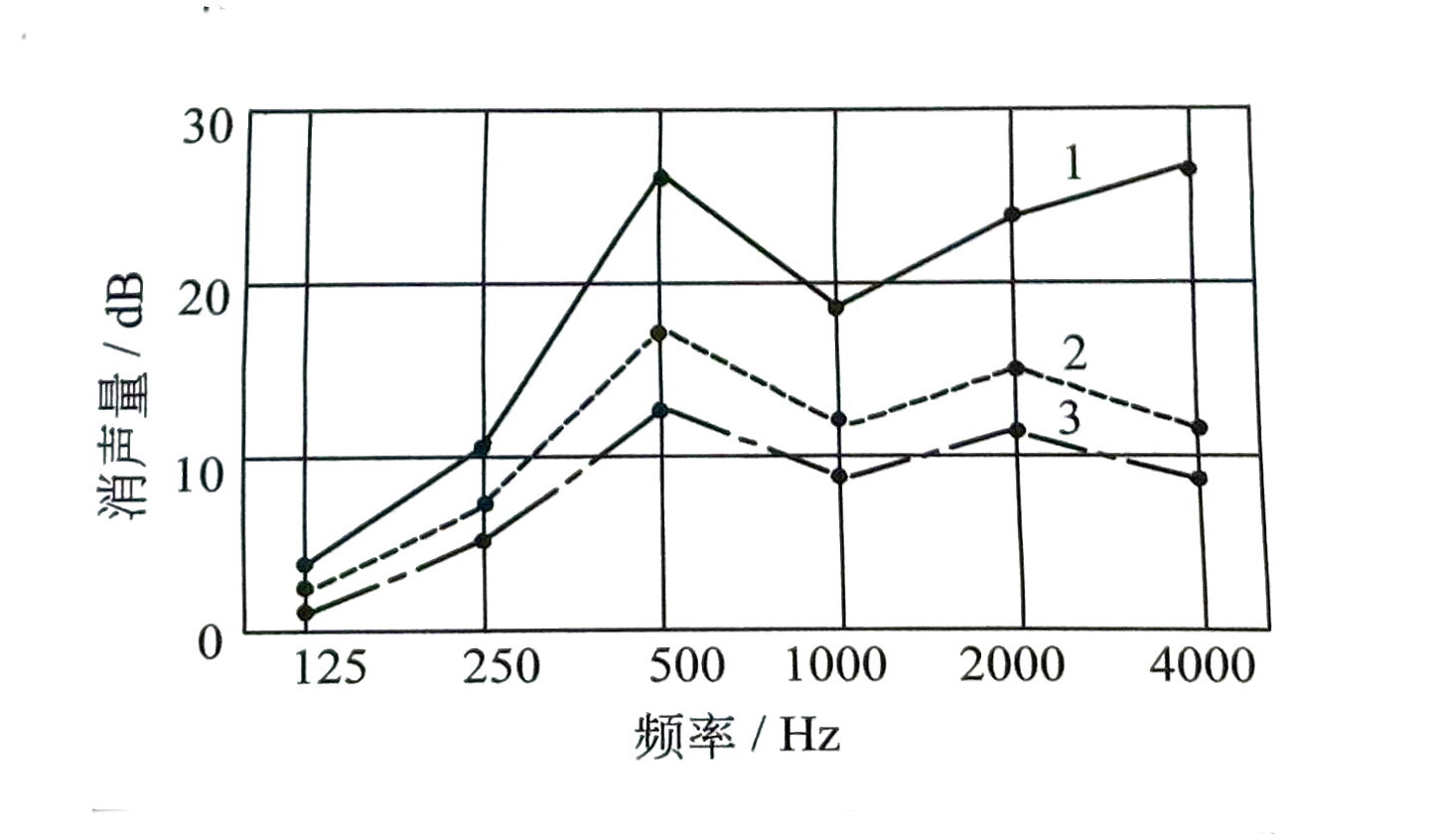

图3不同规格管式消声器的笑声特性



片式消声器

在大尺寸管道内设置一定数量的消声片,构成多个扁形消声通道并联的消声器,即称作片式消声器。

图4所示为几种片式消声器的形式图。


管式消声器一般只能适用于风量<5000m/h的管道,而片式消声器的适用风量范围较大,可用于风量为5000~80000m/h的管道。

片式消声器结构简单,中高频消声性能优良,气流阻力也小,因此其适用范围也非常广,定型生产的片式消声器产品也较多。

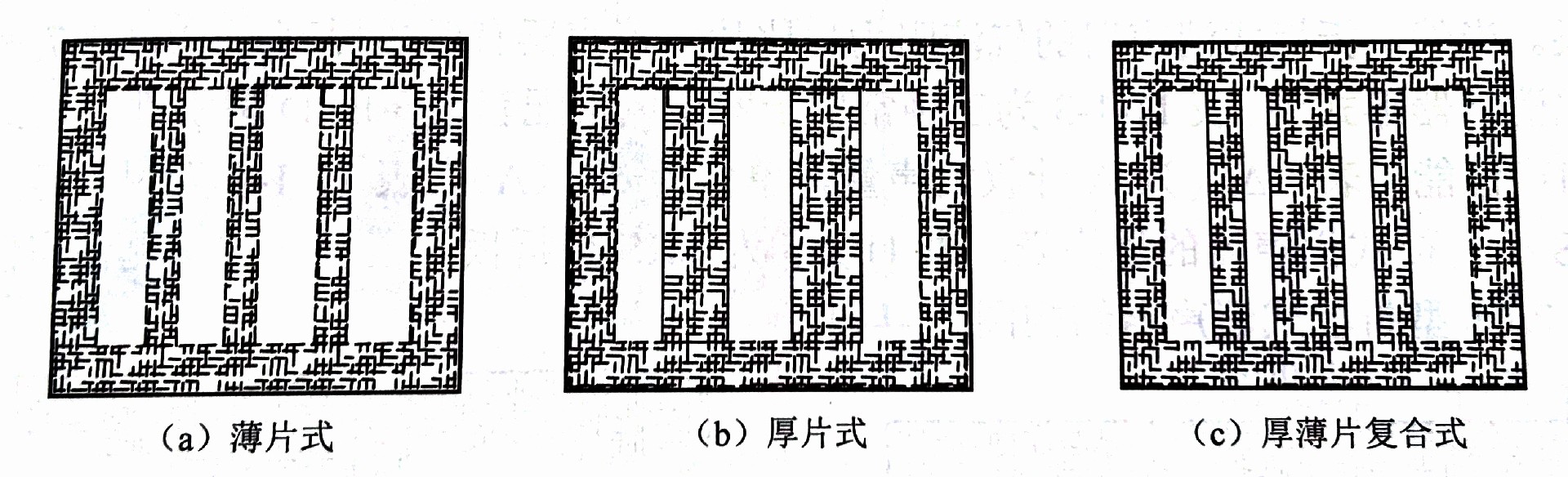

图4几种片式消声器形式图


片式消声器的消声性能主要取决于其消声片的片厚、片距及长度。片式消声器在消声片、风速及有效长度都确定的条件下,

其性能仅取决于消声片间的距离,而消声片的用料及厚度决定片式消声器的消声频率特性,片厚增大,可提高低频消声性能,

但也会带来阻力及体只增大的问题。片式消声器的长度一般情况下与消声量成正比,但实践表明,分段设置的片式消声器比同样长度

但连续设置的消声器的消声量会有所提高。

  以上就是青诚静禾为大家介绍的消声器的分类(三)的全部内容,希望能为大家提供一份有价值的参考。如果您想了解更多的相关资讯,请持续关注沈阳青诚静禾环保噪音治理网站。
