普通穿孔板吸声结构

文章作者:超级管理员 来源:本站 发布时间:2024-05-28 08:48:30 浏览次数:732
[导读]:穿孔板吸声结构是从单个空腔共振吸声结构(亥姆霍兹共振腔)演变而来的。

                                             普通穿孔板吸声结构

穿孔板吸声结构是从单个空腔共振吸声结构(亥姆霍兹共振腔)演变而来的。带有小管径的封闭空腔,当孔颈中的气体分子受声波激发产生

振动时,由于摩擦和阻尼作用,一部分,从而达到吸声的目的。将很多单独的孔颈和空腔并联,即变为多孔穿孔板吸声结构。有时不钻孔而

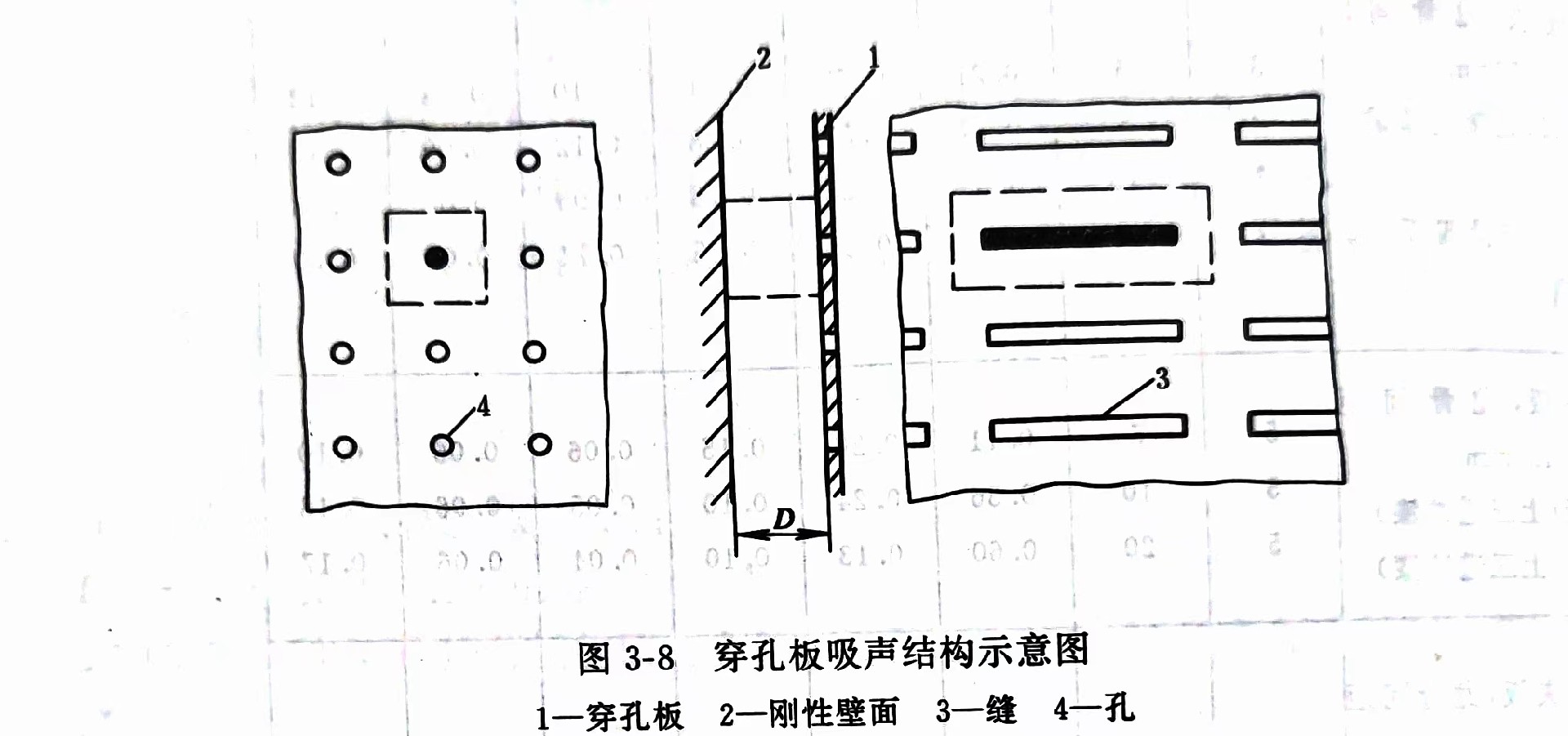

是开缝,其作用原理和效果同穿孔板。穿孔板(或缝)吸声结构示意图如图3-8所示。

穿孔板吸声结构共振频率f,可由式(3-7)计算。



式中 C——声速(常温下为34000cm/s)

P——穿孔率(即穿孔面积在总面积中所占的百分比)

4——孔径有效长度(cm)

D——穿孔板后空气层(空腔)的厚度(cm)。


当孔径d大于板厚t时,lk=t+0.8d;当空腔内填多孔材料时,lk =t+1.2d。由式(3-7)可知,当穿孔率P越高,每个共振腔所占的空腔越小,共

振频率就越高,因此可利用改变穿孔率来控制共振频率。但当穿孔率大于20%时,穿孔板仅起护面作用共振吸声性能变差,故穿孔板吸声结构

的穿孔率应小于20%。穿孔板吸声结构共振频率穿孔板离墙的距离、板厚、孔径、孔距等变化。通常要求共振频率在100~4000Hz,故板的度

一般为2~13mm,孔颈为∮2~8mm,孔距为10~100mm,板后空腔深为6~100mm,振吸声系数约为0.30~0.50。为加宽吸声频带宽度,可

在穿孔板背后贴一层纱布或玻璃丝或在空腔内填装多孔性吸声材料。穿孔板吸声结构的穿孔板,可采用木板、硬质纤维板、胶合板、聚碳酸

酯板、FC水泥压板、硅钙板、TK板、WJ防火板、三夹板、五夹板等,如果做成双层或多层穿孔板吸声构,可提高其吸声系数,加宽其吸声频

带,但加工安装较为复杂。穿孔板用的较多的是铝金穿孔板,镀锌钢板穿孔板等。

想要了解更多,请持续关注沈阳青诚静禾环保噪音治理网站。


  以上就是青诚静禾为大家介绍的普通穿孔板吸声结构的全部内容,希望能为大家提供一份有价值的参考。如果您想了解更多的相关资讯,请持续关注沈阳青诚静禾环保噪音治理网站。
